负荷开关的感化-负荷开关的事件情理
负荷开关的简介

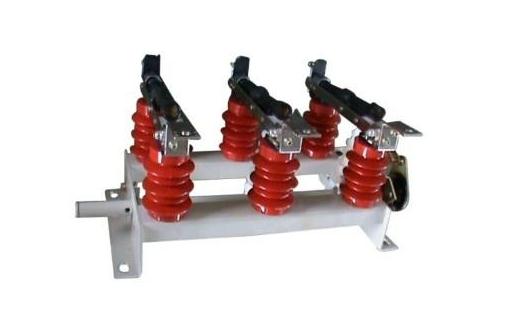

负荷开关失常装有轻易的灭弧装置，它的构造不仅不简单，反而对于比轻易。图为一种压气式低压负荷开关，其事件进程是：分闸时，在分闸弹簧的感化下，主轴顺时针扭转，一方面通过曲柄滑块机构使活塞向上移动，将气体压缩；另一方面通过两套四连杆机构形成的传动系统，使主闸刀先关上，而后推动灭弧闸刀使弧触头关上，气缸中的压缩氛围通过喷口吹灭电。
高负荷开关有：
一、固体产气式低压负荷开关：应用开断电弧自身的能量使弧室的产气资料发怄气体来吹灭电弧，其构造较为轻易，实用于35千伏及下列的产物。
二、压气式低压负荷开关：应用开断进程中活塞的压气吹灭电弧，其构造也较为轻易，实用于35千伏及下列产物。
三、压缩氛围式低压负荷开关：应用压缩氛围吹灭电弧，能开断较年夜的电流，其构造较为简单，实用于60千伏及以上的产物。
四、SF6式低压负荷开关:应用SF6气体灭弧，其开断电流年夜，开断电容电流性能好，但构造较为简单，实用于35千伏及以上产物。
五、油浸式低压负荷开关：应用电弧自身能量使电弧四周的油剖析气化并冷却燃烧电弧，其构造较为轻易，但重量年夜，实用于35千伏及下列的户外产物。
六、真空式低压负荷开关：应用真空介质灭弧，电寿命长，相对于价格较高，实用于220千伏及下列的产物。
低压负荷开关有：
低压负荷开关又称开关熔断器组。适于交换工频电路中，以手动不频仍地通断有载电路；也可用于路线的过载与短路保卫。通断电路由触刀实现，过载与短路保卫由熔断器实现。20世纪70年月曩昔所用的胶盖刀开关以及铁壳开关均属于低压负荷开关。小容量的低压负荷开关触头分合速率与手柄操纵速率无关。容量较年夜的低压负荷开关操纵机构接收弹簧储能动作情理，分合速率与手柄操纵的速率快慢无关，构造较轻易，并附有牢靠的机器联锁装置，盖子关上后开关不能合闸及开关合闸后盖子不能关上，可保障事件平安。
负荷开关的感化
负荷开关是指配电系统中能关合、承载、开断失常条件下（也能够囊括规定的过载系数）的电流，并能通过规定的异样（如短路）电流的开关设施，是一种带有专用灭弧触头、灭弧装置以及弹簧断路装置的分合开关。随着迷信技术的一直发展，负荷开关的种类以及品质都有所增加以及提高。较为流行的是真空负荷开关、产气式负荷开关及压气式负荷开关，是配电网中最症结的设施之一。
从构造上看，负荷开关与断绝开关相似（在断开状态时都有可见的断开点），但它可用来开闭电路，这一点又与断路器相似。然而，断路器能够管制任何电路，而负荷开关只能开闭负荷电流，或者开断过负荷电流，以是只用于切断以及接通失常状况下电路，而不能用于断开短路故障电流。然而，请求它的构造能通过短路时日的故障电流而不致毁坏。因为负荷开关的灭弧装置以及触头是遵循切断以及接通负荷电流设想的，以是负荷开关在少数状况下，应与低压熔断器配合应用，由后者来负责切断短路故障电流的事件。负荷开关的开闭频度以及操纵寿命每一每一高于断路器。
负荷开关的好处是开断能力年夜，平安牢靠，寿命长，可频仍操纵，少保护等特征，多用于10千伏下列的配电路线，其灭弧形式有有压缩氛围（FN12-12负荷开关可倒装）、六氟化硫SF6（FLN36-12负荷开关）以及真空灭弧（FZN21-12正装、FZN25-12侧装真空负荷开关）等多少种。负荷开关的构造与断绝开关相似，只是加装了轻易的灭弧装置。它也是有一个明显的断开点，有一定的断流能力，能够带负荷操纵，但不能间接断开短路电流，如果需要，要依靠与它串接的低压熔断器来实现。
负荷开关事件情理
负荷开关是一种性能介于低压断路器以及低压断绝开关之间的电器，低压负荷开关常与低压熔断器勾通配合应用；用于管制电力变压器。低压负荷开关拥有轻易的灭弧装置，因为能通断一定的负荷电流以及过负荷电流。然而它不能断开短路电流，以是它失常与低压熔断器勾通应用，借助熔断器来停止短路保卫。
事件情理下列：
低压负荷开关的事件情理与断路器相似。失常装有轻易的灭弧装置，但其构造对于比轻易。图为一种压气式低压负荷开关，其事件进程是：分闸时，在分闸弹簧的感化下，主轴顺时针扭转，一方面通过曲柄滑块机构使活塞向上移动，将气体压缩；另一方面通过两套四连杆机构形成的传动系统，使主闸刀先关上，而后推动灭弧闸刀使弧触头关上，气缸中的压缩氛围通过喷口吹灭电唬
合闸时，通过主轴及传动系统，使主闸刀以及灭弧闸刀同时顺时针扭转，弧触头先闭合；主轴连续转动，使主触头随后闭合。在合闸进程中，分闸弹簧同时贮能。因为负荷开关不能开断短路电流，故常与限流式低压熔断器组合在一起应用，应用限流熔断器的限流性能，不仅实现开断电路的事件而且可明显加重短路电流所引发的热以及电能源的感化。
因而，负荷开关是介于断路器以及断绝开关之间的一种开关电器，拥有轻易的灭弧装置，能切断额外负荷电流以及一定的过载电流，但不能切断短路电流。
